1P8S 314Ah 线束 + 吸塑 AB 模组｜储能 PACK 高性价比采样配套方案

产品概述

1P8S 314Ah 线束 + 吸塑 AB 模组，专为储能锂电 PACK 配套设计，适配 3.2V 磷酸铁锂 314Ah 方形电芯，采用 1 并 8 串结构，模组标称电压 25.6V，广泛用于户储、工商业储能、光伏离网及后备电源电池包。本方案采用吸塑 A+B 绝缘壳体 + 采样线束一体化设计，作为 CCS 集成母排的高性价比替代方案，兼顾绝缘安全、装配效率与成本优势，适配自动化产线批量组装，是储能 PACK 行业成熟的标准化配套组件。

结构设计

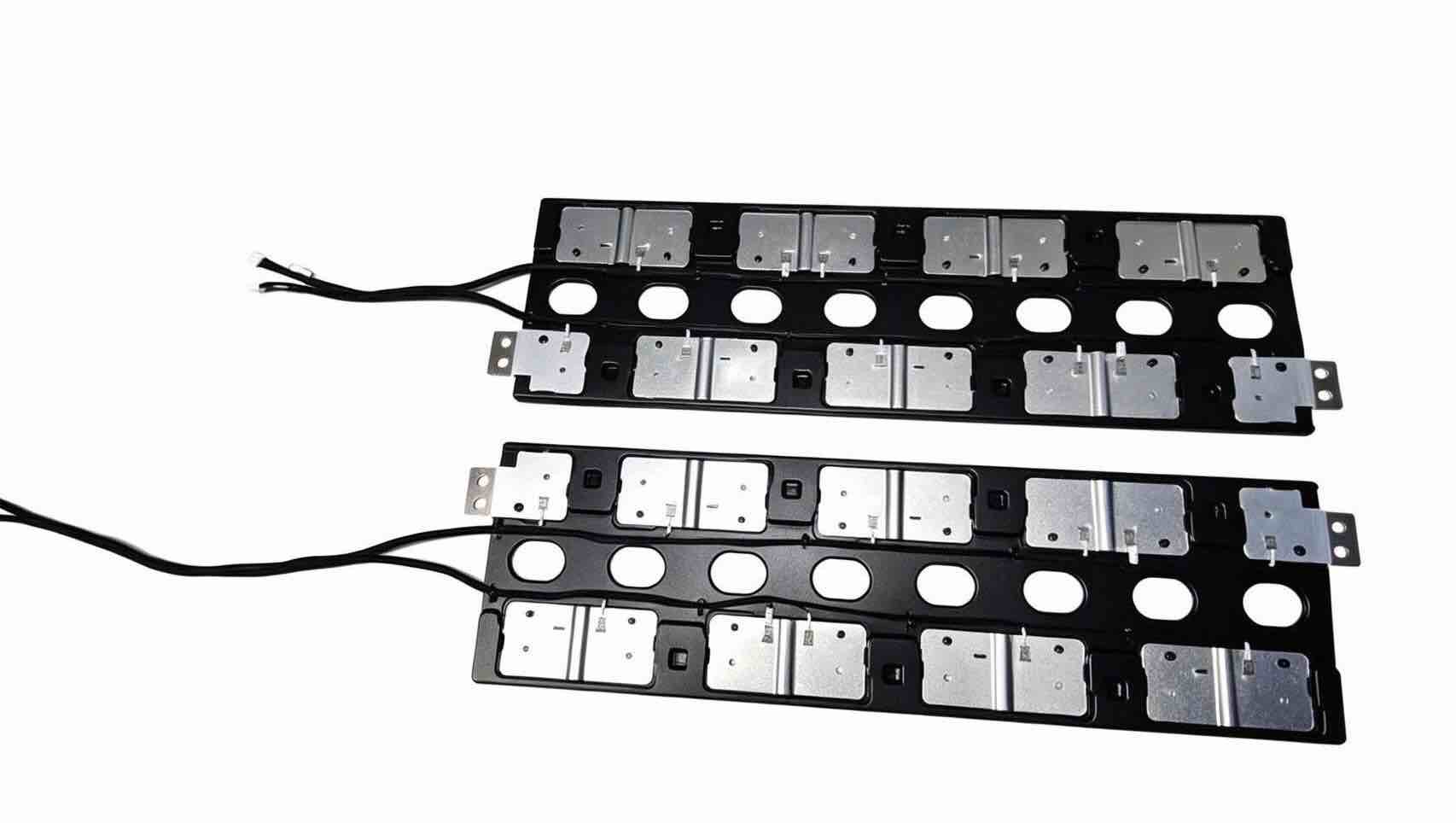

整套模组由吸塑 A 壳、吸塑 B 壳、电压采样线束总成、NTC 温度采集线、连接端子、定位卡扣组成：

1. 吸塑 AB 绝缘壳体：选用阻燃绝缘吸塑材质，A、B 壳对扣包裹电芯极柱区域，分区隔离，有效规避极柱短路、爬电及误触风险。壳体根据 314Ah 电芯外形精准开模，自带定位卡槽，对位便捷、固定牢靠，可缓冲装配应力，保护电芯极柱不受损伤。
2. 采样线束总成：严格按照 1P8S 点位排布，每一串电芯独立电压采样，搭配 NTC 温度探头，同步采集各串电芯电压与模组温度。线材采用耐温阻燃电子线，端子压接紧实，接触阻抗低、信号稳定，为 BMS 提供精准采集信号，实现过压、欠压、高温保护及电芯均衡功能。
3. 一体化布局：线束预置于吸塑壳预留线槽内，走线规整，避免装配挤压、线材磨损。A+B 壳扣合后形成封闭式绝缘防护层，绝缘性能满足储能 PACK 安全规范，适合标准化批量生产。

核心参数

• 串并联规格：1P8S
• 适配电芯：3.2V 314Ah 磷酸铁锂方形电芯
• 模组标称电压：25.6V
• 采集通道：8 串电压采样 + 温度采集
• 结构形式：吸塑 A+B 绝缘壳体 + 采样线束总成
• 适用场景：储能 PACK、户用储能电池、工商业储能、光伏离网储能、通信后备电源
• 定制范围：可按需调整线束长度、端子型号、NTC 数量与安装点位

产品优势

✅ 绝缘防护，安全可靠 阻燃 AB 吸塑壳隔离正负极，防止短路与误触，降低 PACK 绝缘失效风险，符合储能安全设计要求。 ✅ 采样精准，信号稳定 独立点位采样，线材耐温抗老化，电压、温度采集误差小，保障 BMS 保护与均衡逻辑稳定运行，延长电池包循环寿命。 ✅ 装配简单，提升量产效率 预成型吸塑定位 + 线束预布线，装配上手快，适配半自动、全自动 PACK 产线，减少装配工时，降低人工失误。 ✅ 支持灵活定制 可根据客户 PACK 结构调整吸塑外形、出线方式、接头类型；公模快速交付，也可承接私模开模定制。 ✅ 性价比优势显著 对比 FPC 集成 CCS 方案，线束 + 吸塑 AB 方案成本可控，适合大批量 314Ah 储能 PACK 项目，助力储能项目降本。

应用场景

本模组为 25.6V 储能基础模组，多个模组串联可组成 48V、51.2V 等高压储能电池包，适配户储一体机、工商业储能柜、光伏离网储能、通信后备电源等场景，匹配市面主流 314Ah 磷酸铁锂储能电芯方案，是储能 PACK 量产优选配套结构件。
