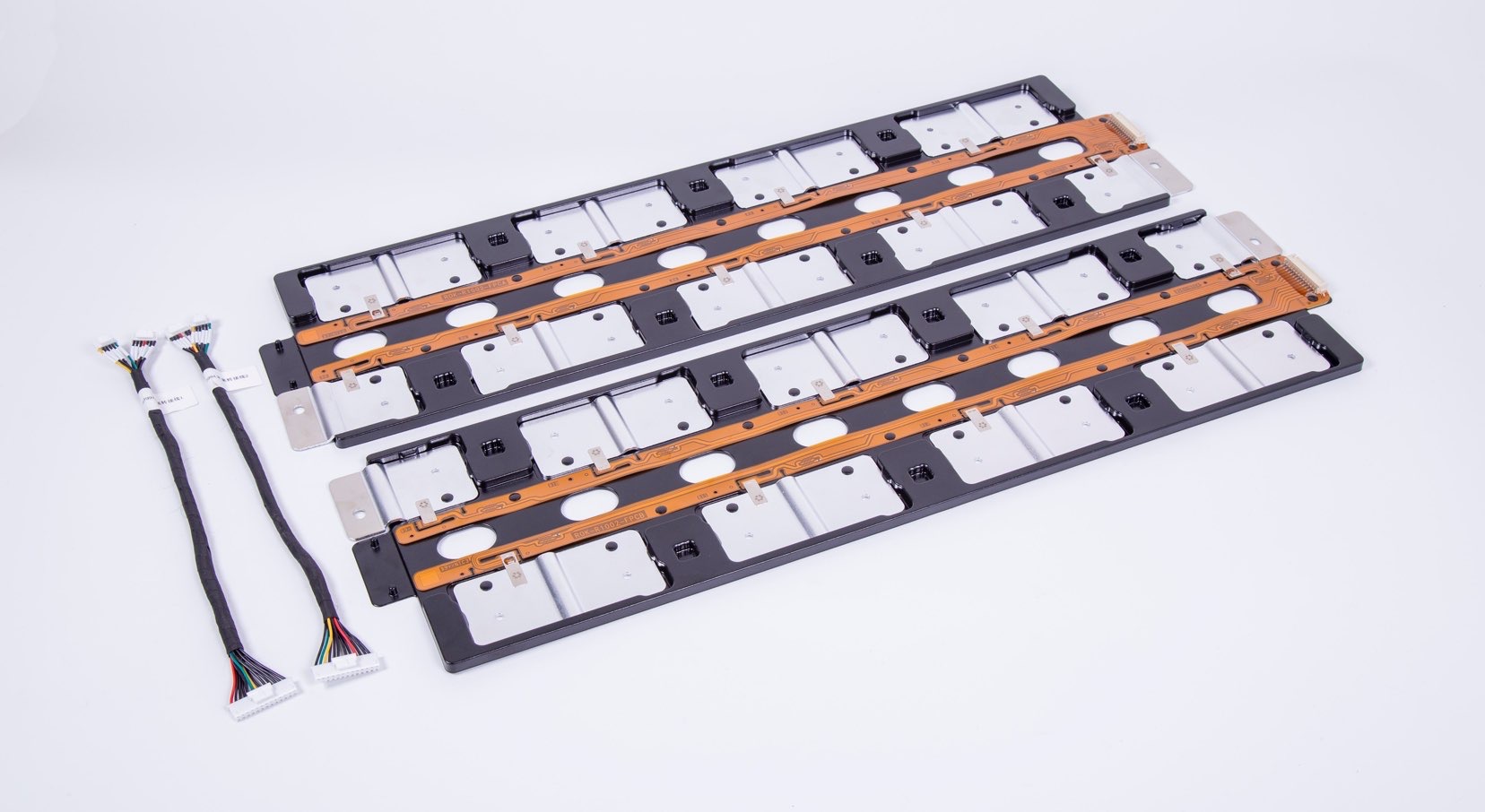

技术迭代下的CCS集成母排：从FPC到FCC，谁将主导下一代信号采集？

一、 行业背景：从“线束”到“集成化”

二、 主流与新兴：四大信号采集组件技术详解

1. FPC（柔性印制电路板）：当前的主流霸主

• 技术特点：以聚酰亚胺（PI）或聚酯薄膜为基材，具有配线密度高、弯折性好、三维空间组装能力强等优势。
• 应用现状：自2017年导入动力电池领域以来，FPC已占据市场主导地位，供应链成熟，产能充裕。
• 局限性：
  • 成本高：材料与设备投入大，加工流程长。
  • 环保压力：制程中存在化学污染问题。
  • 性能瓶颈：导电性能相对较低。

2. FFC（柔性扁平线缆）与 FIC（内置保险丝线缆）

• 技术特点：由绝缘材料包裹多股铜丝压合而成，结构简单，连接方便。
• 核心优势：
  • 极致成本：模具通用性强，模具费低，生产效率极高，是目前最具价格优势的方案之一。
  • FIC创新：通过在扁导体中内置熔丝（Fuse Inside Cable），实现了过流保护功能，且支持刺破式连接，无需开模，进一步降低了开发成本。
• 应用现状：FFC虽广泛应用于消费电子，但在动力电池CCS领域因加工难度较高，尚未大规模起量。

3. FDC（柔性模切线路板）：FPC的环保替代者

• 技术特点：同样以PI膜为基材，但通过模切工艺直接成型，省去了FPC复杂的蚀刻流程。
• 核心优势：
  • 降本增效：工序少，加工周期短，比FPC成本降低约30%。
  • 绿色环保：物理模切工艺，无化学污染。
• 应用现状：作为FPC的高性价比替代品，正逐步在新能源领域渗透。

4. FCC（柔性扁平电缆连接电路）：融合创新方案

• 技术特点：这是一种“FFC + FPC/FDC”的复合结构。主体采用成本极低的FFC，仅在需要焊接采样点的局部接枝FPC或FDC。
• 核心突破：
  • 无镍片设计：通过FFC开窗，直接用FPC/FDC与铝巴进行超声波焊接，省去了传统的镍片激光焊接环节，大幅降本。
• 应用现状：目前处于快速爬坡期。据公开信息，西典新能已建成15条产线并批量供货主流车企，壹连科技、得润电子等亦在积极布局。

三、 总结与展望

目前，FPC仍是动力电池CCS的绝对主力。然而，在降本压力的驱动下，FDC凭借环保与成本优势，FCC凭借结构创新的无镍片方案，正在快速蚕食市场份额。未来，CCS行业将长期处于多技术路线并存、相互替代的竞争格局。
